DEFORM – Световният Стандарт за Симулация на Металоформоващи Процеси DEFORM (Design Environment for FORMing) е най-широко използваният в света специализиран софтуер за симулация на металоформоващи процеси, базиран на метода на крайните елементи (МКЕ/FEM). Разработен от Scientific Forming Technologies Corporation (SFTC) и с история, датираща от 1989 г., DEFORM е доверено решение на водещи производители и изследователски институти в аерокосмическата, автомобилната, енергийната и машиностроителната промишленост в над 100 държави.
Ключови предимства DEFORM позволява на инженерите и технолозите да анализират и оптимизират производствени процеси изцяло на компютър — без скъпоструващи и бавни проби в производствения цех. Резултатът е значително намаляване на разходите за разработка, по-кратко времe за пускане на продукта в производство и по-висока надеждност на крайния процес. Програмата е доказала своята точност и стабилност в промишлени условия в продължение на повече от три десетилетия.
Функционални модули DEFORM е изграден на модулен принцип, осигуряващ гъвкаво конфигуриране спрямо конкретните нужди на предприятието или изследователския екип:

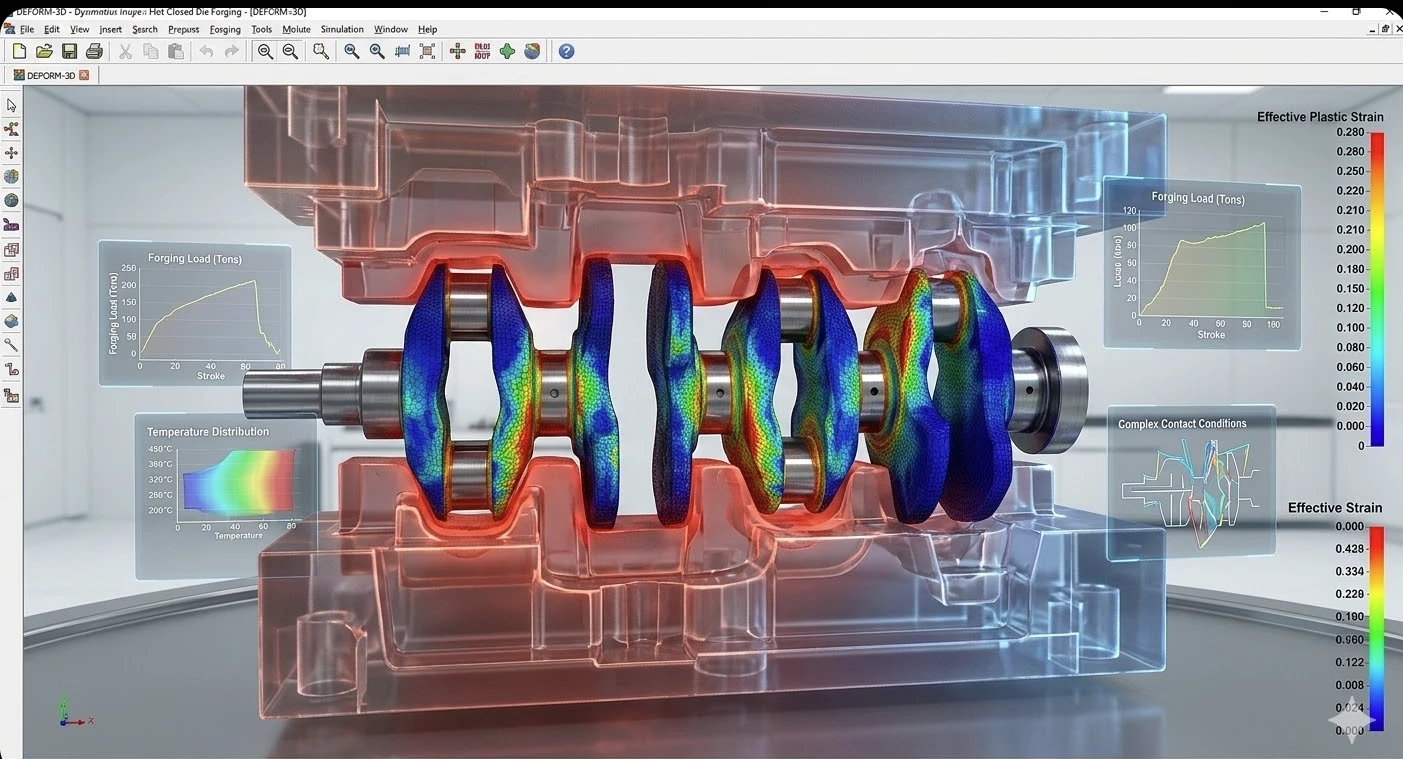

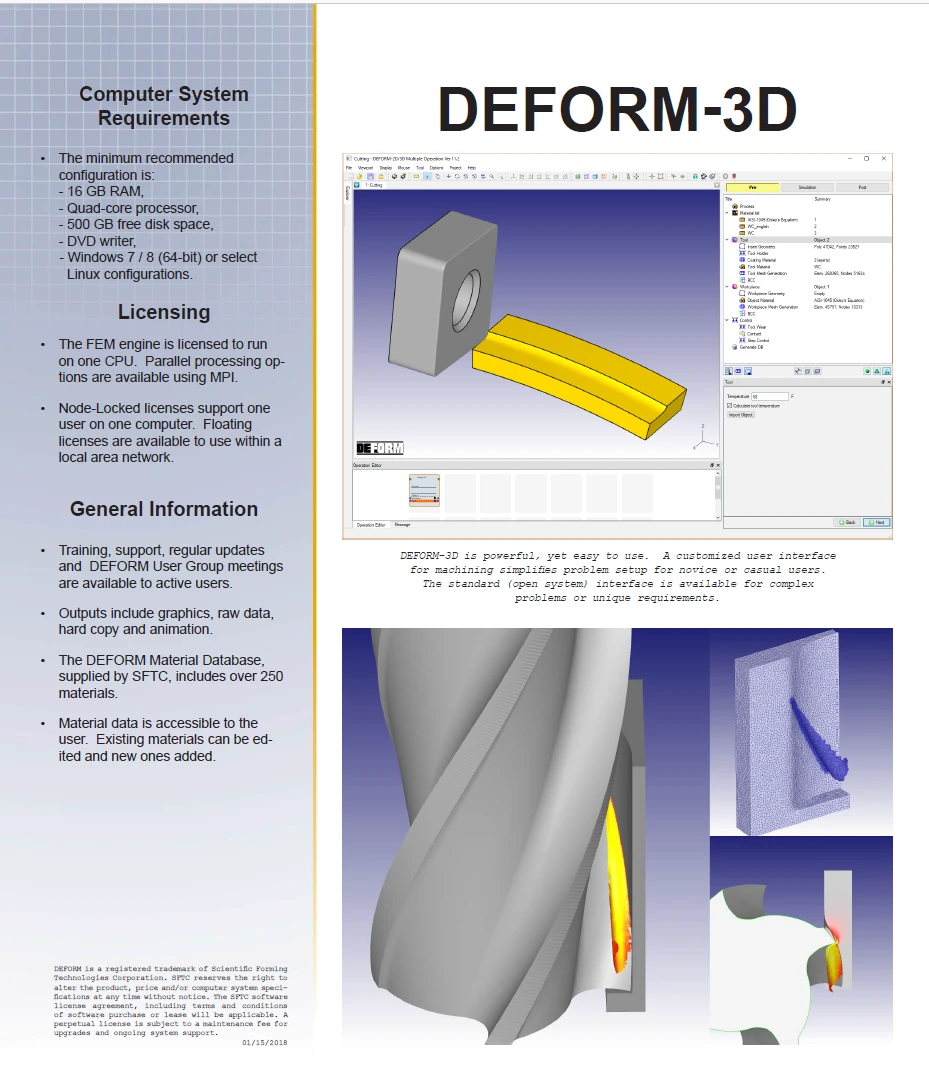

DEFORM-3D – Флагманският продукт на платформата. Мощна 3D система за симулация, предназначена за анализ на сложни тримерни металоформоващи процеси. Поддържа произволен брой деформируеми тела с нелинейни контактни условия, потребителски процедури (user routines) и потребителски дефинирани променливи. Идеален за затворено и открито коване, екструдиране, изтегляне, оглавяване, уплътняване и механично съединяване.

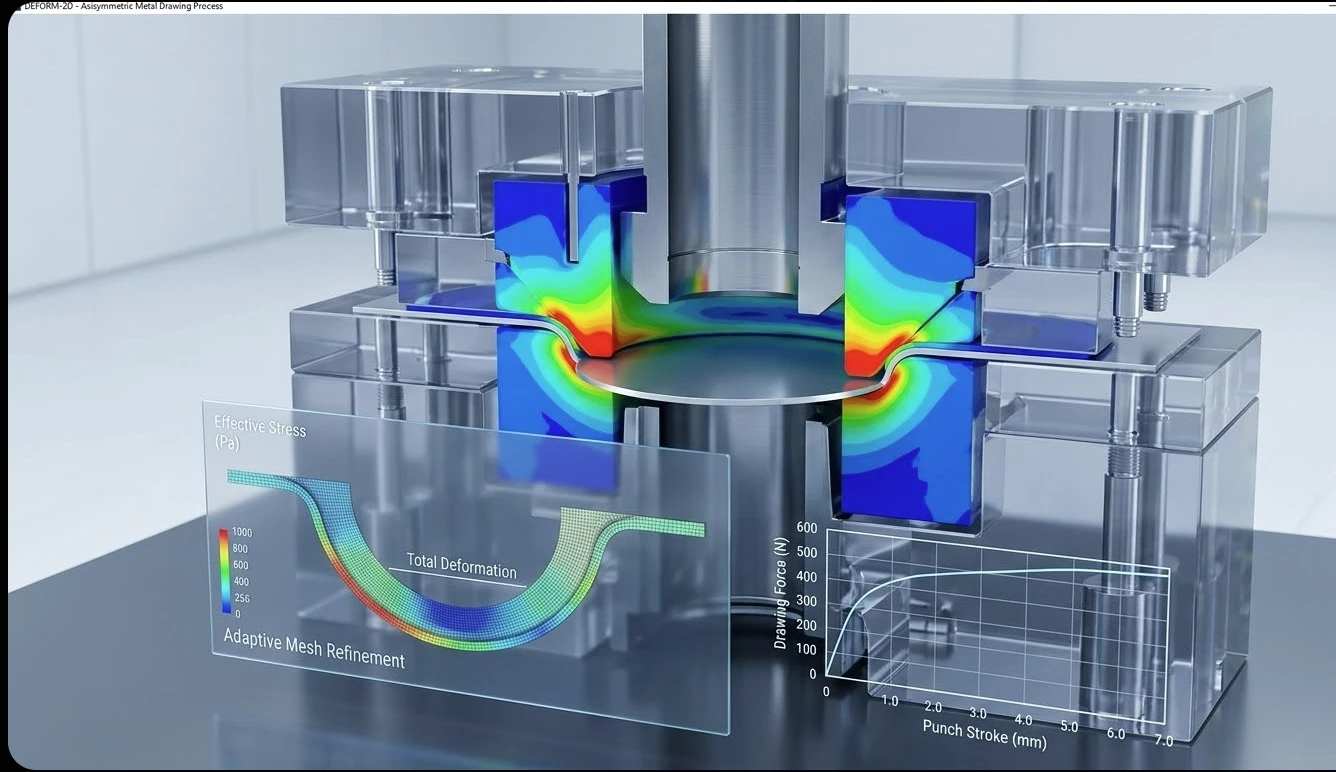

DEFORM-2D – Гъвкава и отворена 2D система за анализ на деформационни, термични и микроструктурни процеси при осесиметрични (ротационни) и плоски (plane strain) задачи. Осигурява висока изчислителна ефективност при стандартни производствени случаи, при запазване на пълната точност на МКЕ.

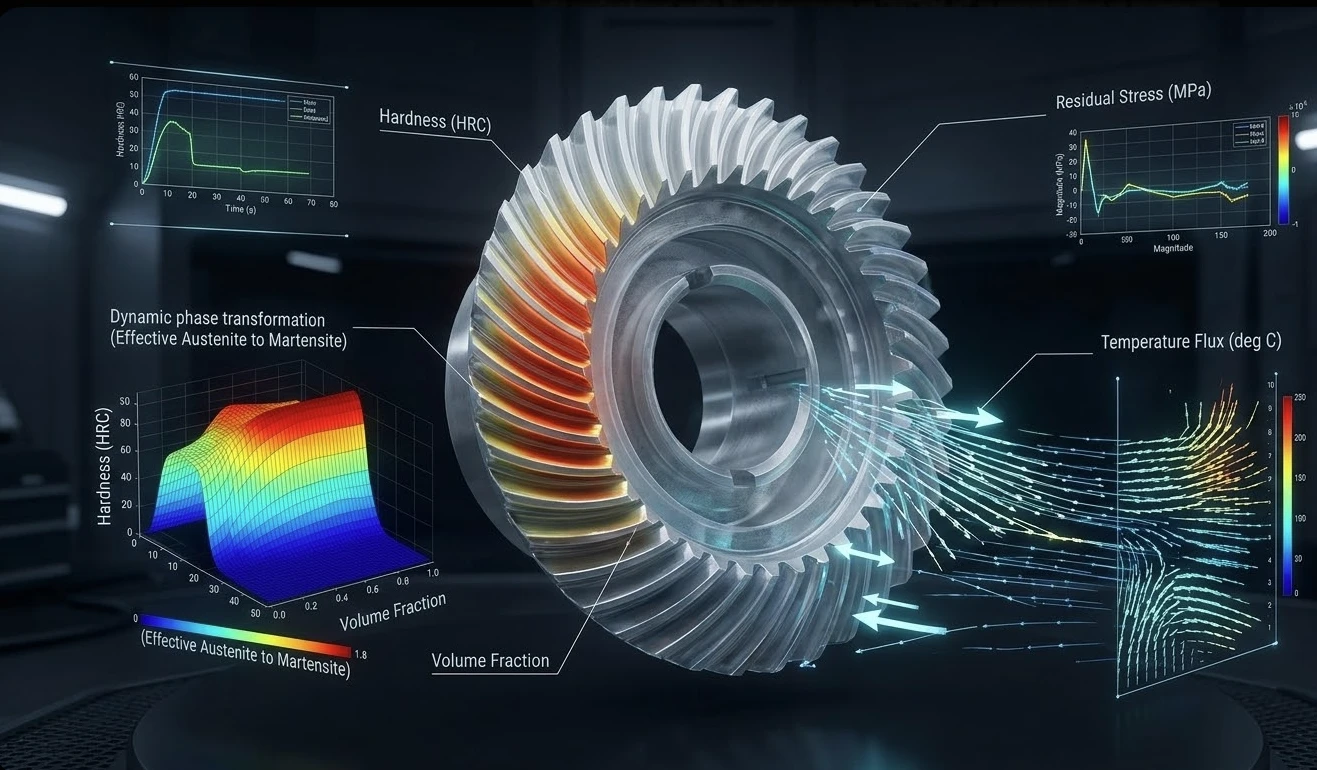

DEFORM-HT – Специализиран самостоятелен модул за симулация на термична обработка и развитие на микроструктурата. Предсказва термичното, механичното и металургичното поведение на детайли по време на нормализиране, аустенизиране, навъглеродяване, закаляване, темпериране и стареене.

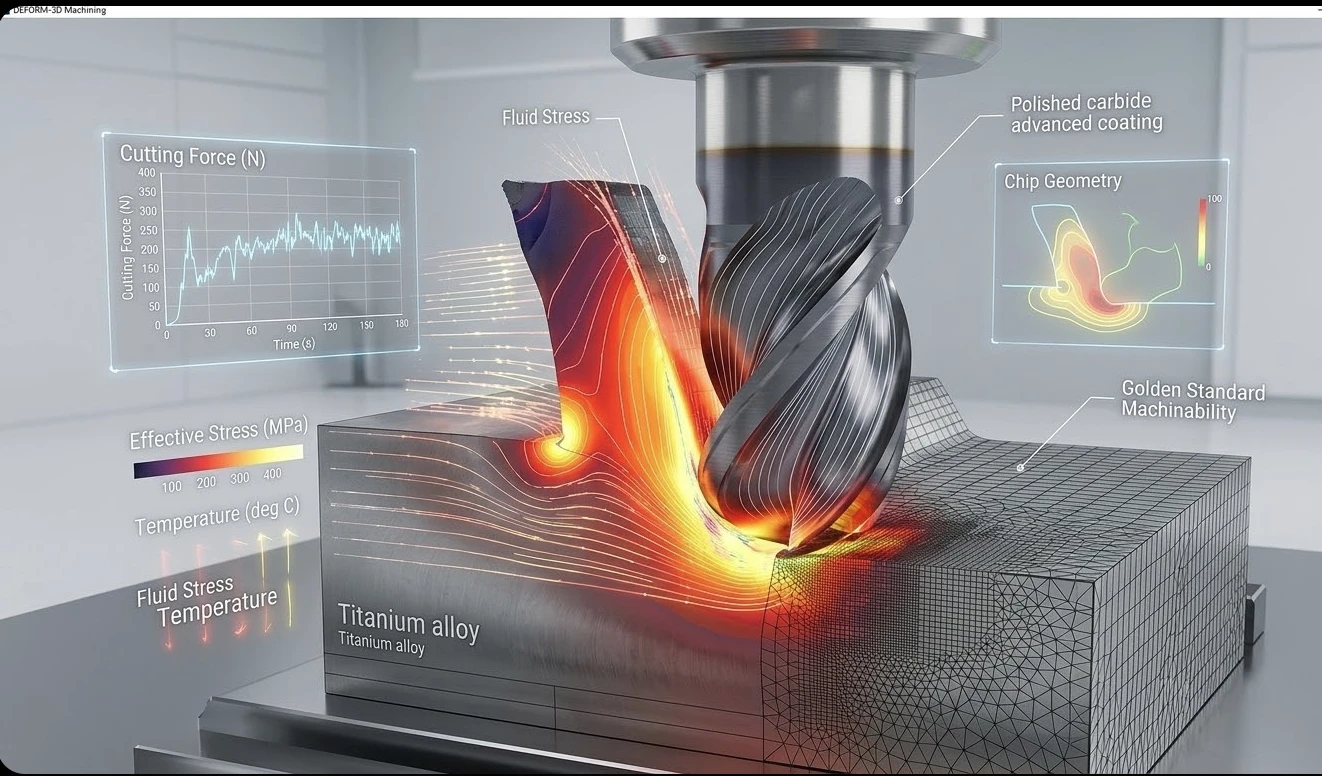

DEFORM-3D Machining – Специализиран модул за симулация на механична обработка с отнемане на стружка. Позволява анализ на фрезоване, пробиване и нарезване с изключителна точност. Признат за „золотен стандарт" в симулацията на обработваемост от водещи производители на режещи инструменти и машиностроителни предприятия.

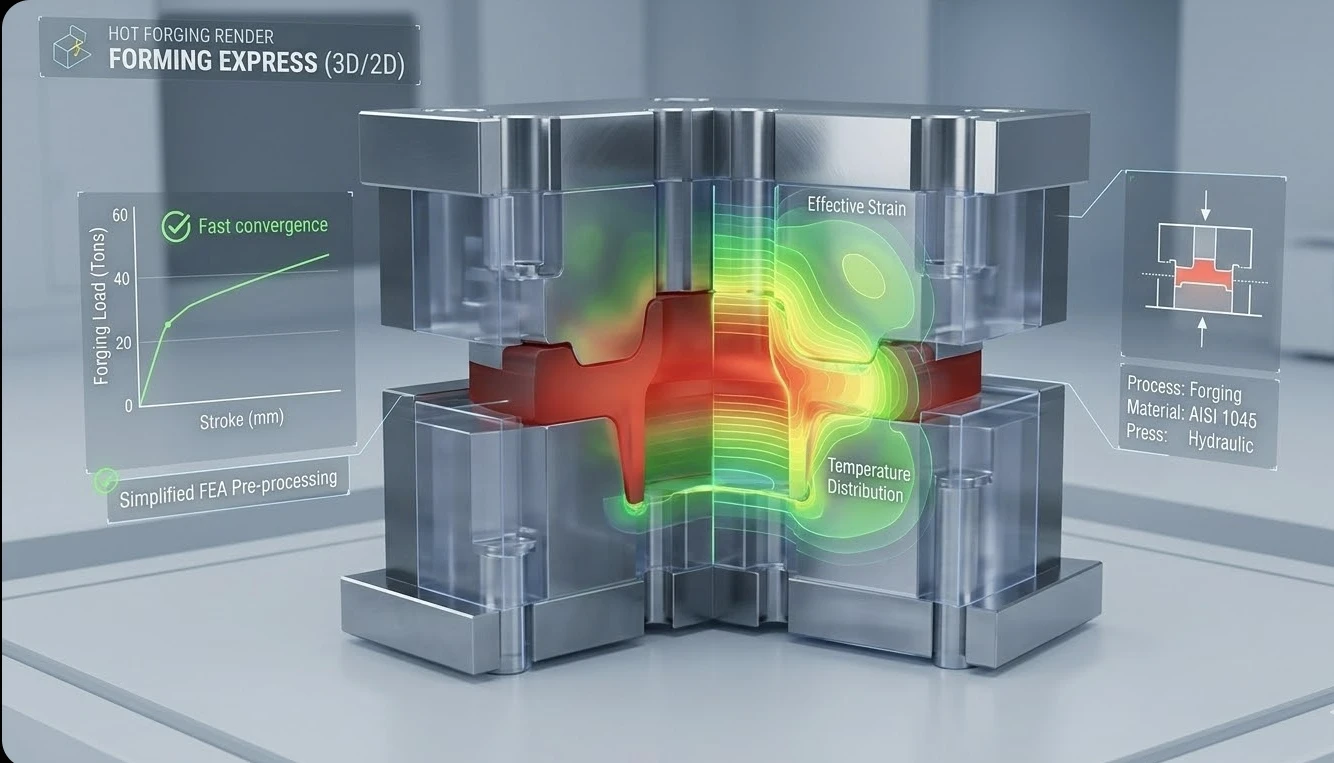

FORMING EXPRESS (3D/2D) – Опростена, лесна за използване версия на DEFORM-3D/2D, насочена към бързо моделиране на стандартни процеси — коване, студено оглавяване, екструдиране, изтегляне и набиване. Подходяща за производствени предприятия, търсещи бърз достъп до симулационни резултати без специализирана FEM подготовка.

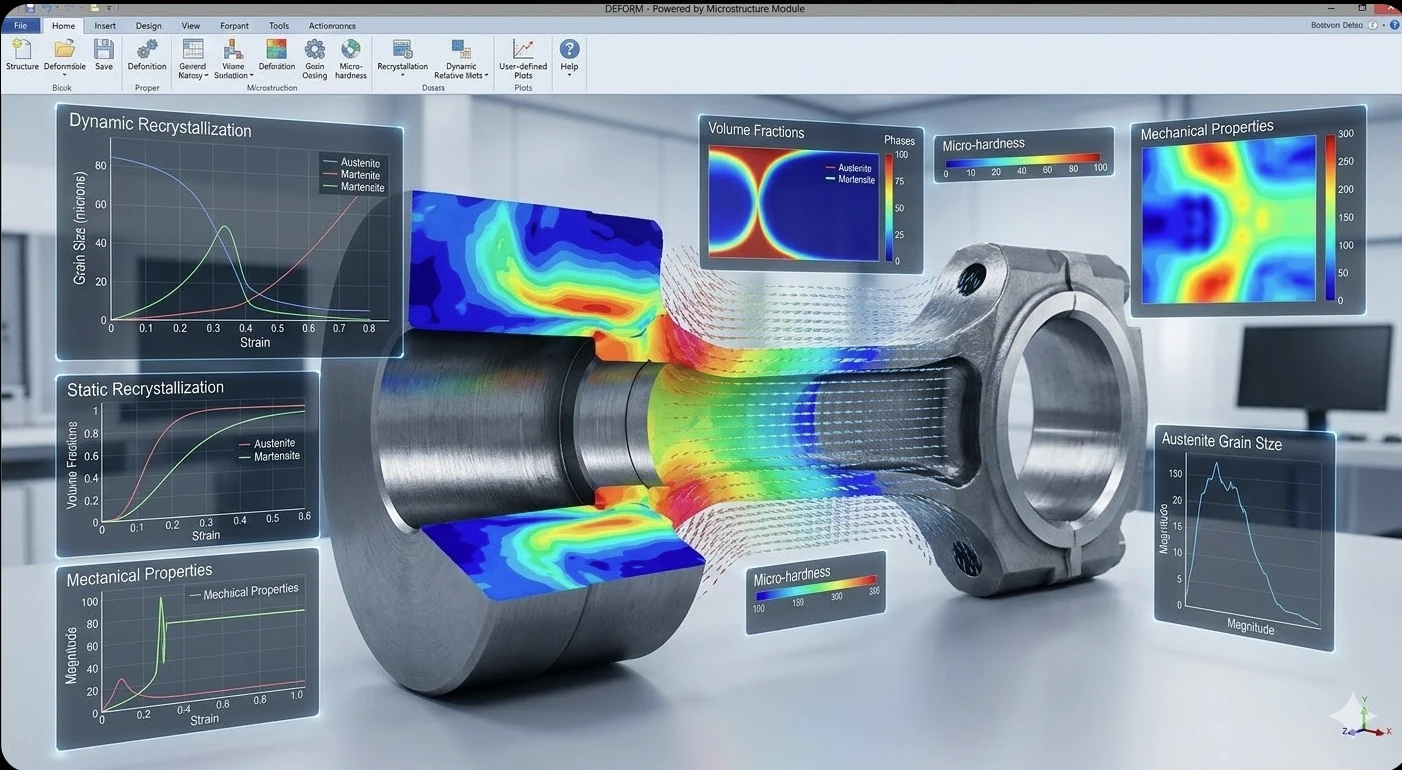

Модул Microstructure – Разширява възможностите на DEFORM-2D и DEFORM-3D с предсказване на микроструктурната еволюция по време на термомеханична обработка. Изчислява обемните дялове на фазите, зърнения размер и механичните свойства на крайния продукт.
Технически спецификации Поддържани операционни системи:
- Windows 10 / Windows 11 (64-bit)
- Linux (Red Hat Enterprise Linux, CentOS) – за клъстерна и HPC конфигурация Хардуерни изисквания (препоръчителни):
- Процесор: многоядрен Intel Xeon или AMD EPYC за сървърна конфигурация; Intel Core i7/i9 или AMD Ryzen 7/9 за работна станция
- RAM памет: минимум 16 GB; препоръчително 64–256 GB за сложни 3D задачи с голям брой елементи
- Дисково пространство: минимум 50 GB; SSD устройство за работни директории е силно препоръчително
- GPU: дискретна видеокарта с OpenGL поддръжка за визуализация (NVIDIA Quadro или GeForce)
- Мрежова конфигурация: Gigabit Ethernet за клъстерна инсталация; поддръжка на InfiniBand при HPC конфигурации Метод на симулация:
- Базиран на метода на крайните елементи (Finite Element Method – FEM) с имплицитна и ритмична (Lagrangian) формулация
- Автоматично адаптивно ремоделиране (remeshing) при голяма деформация за запазване на точността
- Поддръжка на топлинно свързани задачи (thermo-mechanically coupled analysis) с пълен обмен на данни между механичния и термичния солвър Поддържани процеси:
- Горещо и студено коване (затворено и открито)
- Студено оглавяване и екструдиране
- Изтегляне и набиване
- Валцоване (пръстеновидно, профилно, напречно-клинно)
- Механична обработка с отнемане на стружка (фрезоване, пробиване, нарезване)
- Термична обработка (нормализиране, закаляване, темпериране, навъглеродяване, стареене)
- Механично съединяване (нитоване, клинцоване)
- Уплътняване на прахообразни материали Материални модели:
- Обширна вградена база данни с материали: въглеродни и легирани стомани, неръждаещи стомани, алуминиеви, титанови и никелови сплави, меди и медни сплави
- Поддръжка на вискоеластично, вископластично, еластопластично и термично зависимо материално поведение
- Потребителски дефинируеми материални закони чрез Fortran процедури Инструментален анализ (Die Stress Analysis):
- Съвместен анализ на напреженията в матриците и щанцата (coupled die stress analysis)
- Предсказване на умора и разрушаване на инструментите
- Оптимизация на геометрията на инструментите за удължаване на живота им Предсказвани резултати:
- Разпределение на напрежения, деформации и деформационни скорости
- Температурни полета и топлинни потоци
- Контактни сили и налягания на инструментите
- Дефекти: сгъвания, пукнатини, незапълване на кухини, потоци
- Микроструктурна еволюция: зърнен размер, фазов дял, твърдост
- Остатъчни напрежения след обработка и термична обработка
- Деформации и изкривявания при закаляване (quench distortion) Постпроцесор и визуализация:
- Цветови карти на всички изчислени полеви величини
- Векторни и тензорни диаграми
- Проследяване на точки (point tracking) за история на деформация и температура
- Анимация на целия процес с кадър по кадър анализ
- Сравнение на геометрията на детайла преди и след деформация Лицензиране и мрежова конфигурация:
- Плаващи (floating) лицензи с поддръжка на множество едновременни потребители
- Клъстерно лицензиране за паралелни изчисления на HPC системи
- Опашки за симулации (simulation queues) за автоматизирано изпълнение на серии от задачи
- Поддръжка на облачни изчислителни ресурси
Приложения по индустрии DEFORM е доказано решение в широк спектър от индустрии. В аерокосмическата промишленост се използва за симулация на критични компоненти от титан и никелови суперсплави — турбинни дискове, лопатки и конструктивни елементи. В автомобилния сектор осигурява оптимизация на процесите за производство на колянови валове, мостови плочи, съединителни биели, зъбни колела и окачвания. В производството на крепежни елементи (болтове, нитове, гайки) позволява предотвратяване на дефекти при студено оглавяване при висока скорост. В нефтената и газовата промишленост подпомага разработването на специализирани фланци и тръбни съединения с изключително прецизни изисквания.
Системни изисквания – обобщена таблица
| Параметър | Минимум | Препоръчително |
|---|---|---|
| ОС | Windows 10 64-bit | Windows 11 / Linux RHEL |
| Процесор | Intel Core i5 / 4 ядра | Intel Xeon / AMD EPYC, 16+ ядра |
| RAM | 16 GB | 64–256 GB |
| GPU | OpenGL съвместима | NVIDIA Quadro / 8 GB VRAM |
| Диск | 50 GB свободни | NVMe SSD, 200+ GB |
| Мрежа | Gigabit Ethernet | InfiniBand (за клъстер) |
Обучение и поддръжка Cadcamcae предлага въвеждащи и напреднали курсове по DEFORM, провеждани от сертифицирани специалисти с реален производствен опит в металоформоването. Обученията покриват настройка на симулация, интерпретация на резултати, работа с материална база данни и оптимизация на процеси. Предлагаме и консултантски услуги за конкретни производствени задачи — от дефиниране на материалния модел до валидиране на симулацията с реални измервания.
